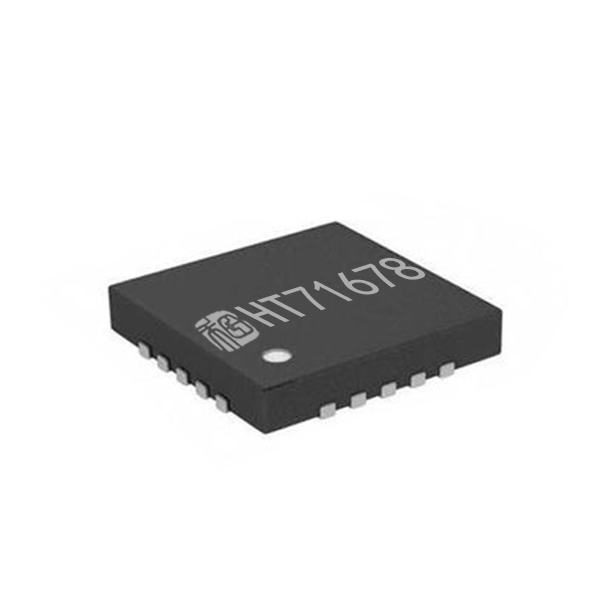

HT71678是一款高功率、全集成升壓轉換器，帶有負載關斷功能的柵極驅動，集成16mΩ功率開關管和23mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。
HT71678具有2.7V至12.2V寬輸入電壓范圍，可為采用單節或兩節鋰電池的應用提供支持。該器件具備12A開關電流能力，能夠提供最大12.8V的輸出電壓。
HT71678帶有音頻信號檢測功能，可根據信號幅度自適應調整升壓輸出值，以達到更高的系統整體效率。其支持10種不同的模式選擇。
HT71678采用自適應恒定關斷時間峰值電流控制拓?fù)浣Y(jié)構來調節輸出電壓。在中等到重負載條件下，HT71678工作在PWM 模式。在輕負載條件下，該器件可通過MODE引腳選擇下列兩種工作模式之一。一種是可提高效率的PFM模式；另一種是可避免因開關頻率較低而引發應用問題的強制PWM模式。PWM模式下，HT71678的開關頻率可通過外部電阻調節，支持200kHz至1.4MHz的范圍。
HT71678還支持可編程的軟啟動，以及可調節的開關峰值電流限制。
此外，該器件還提供有14V輸出過壓保護、逐周期過流保護和熱關斷保護。
| 價格:￥0.00 | 庫存99999 |
數量:
|
特點
| 應用
|

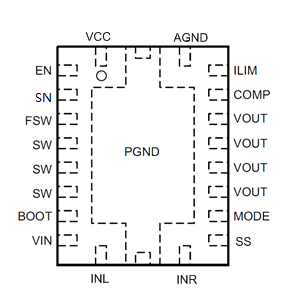

引腳定義
引腳編號 | 引腳名 | I/O* | 說明 |
1 | VCC | O | 內部穩壓輸出，接2.2uF電容到地. |
2 | EN | I | 使能輸入. 高電平時芯片工作. 低電平時芯片關閉. |
3 | SN | O | 輸出電壓模式選擇. |
4 | FSW | I | 其與SW間串接電阻，調整該電阻可調節開關頻率. |
5/6/7 | SW | PWR | 升壓開關點. |
8 | BOOT | O | 高端MOSTFET柵極驅動端. 其需與SW腳間串接0.1μF電容. |
9 | VIN | I | IC 電源輸入端. |
10 | INL | I | 音頻檢測左通道輸入端 |
11 | INR | I | 音頻檢測右通道輸入端 |
12 | SS | O | 軟啟動設置端，外接電容到地. |
13 | MODE | I | 選擇輕載下的工作模式。該引腳懸空時，芯片為PFM模式；該引腳接地時，該芯片為PWM模式. |
14/15/16/17 | VOUT | PWR | 升壓輸出. |
18 | COMP | O | 內部誤差放大器輸出，需外接補償電路. |
19 | ILIM | I | 最大限流值設置端. 接電阻到AGND. |
20 | AGND | - | 芯片模擬地. |
0 | PGND | PWR | 芯片功率地. |
